江ノ電700形が報道公開されました。
江ノ電の新車700形お披露目です！新しい顔がクールですね♪運行開始が待ちきれません。（江ノ電沿線新聞２月号紙面でも取り上げます♪） pic.twitter.com/JClmaJTkeS
— 江ノ電沿線新聞社 湘南 (@enodenensen) January 16, 2026
車体のデザインや内装についてはいろんなメディアが取り上げているので、少し細かい話で気になったことをまとめていこうと思います。
まず気になっていたのが台車でした。
初期のイメージイラストでは鎌倉高校前のホームに隠れて全く見えなかったので、思い切って新形式の台車でも導入するのかと思っていたのです。
ここで江ノ電の新形式向け台車の系譜をたどっていきましょう。
旧型車で使われていた台車は、雨宮や新潟から購入した車（＝101〜110）用の物を除けば中古品でバラバラで、予備品も各車両ごとに確保する、とくに600形は台車ごとに主電動機が違うような保守性の悪い物でした。
1000形以降の新造車が登場するにあたり東急車輛製造が設計した台車がTS819/820という台車なのですが、これがその後の江ノ電の台車や標準となり、旧型車にも更新によって普及していきます。
台車の写真なんてごまんと撮ってるとおもいきや、きれいなものが全然なかったので、どこかで収拾し直さなくてはと思っています。

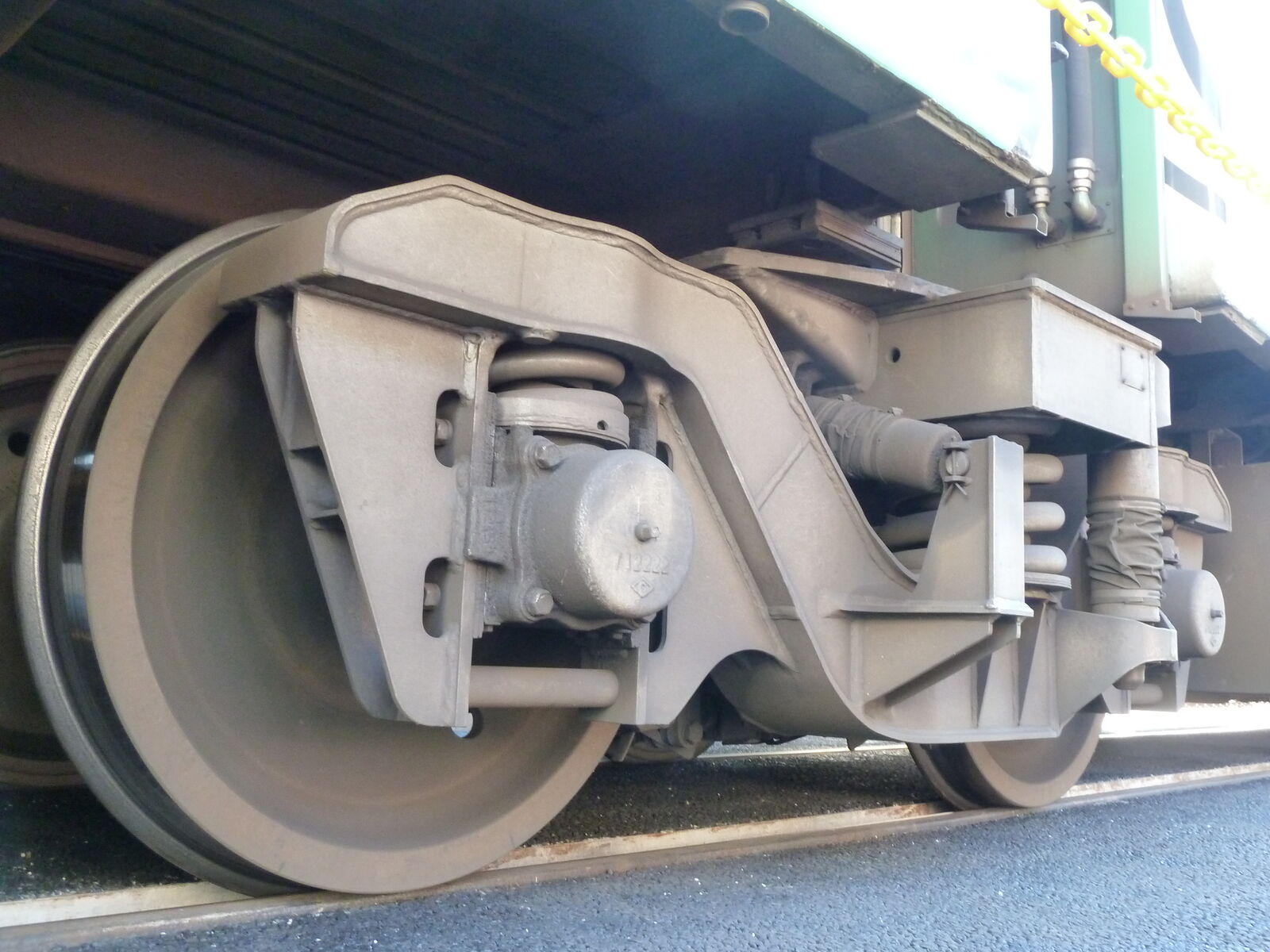

1101・1201のTS-819A台車。
吊り掛け駆動で台車外側車軸に主電動機を吊っています。
1001はTS-819台車となっていて、製造時は横揺れ防止のオイルダンパーがついていなかったらしい。現在は後付け改造されて揃っています。

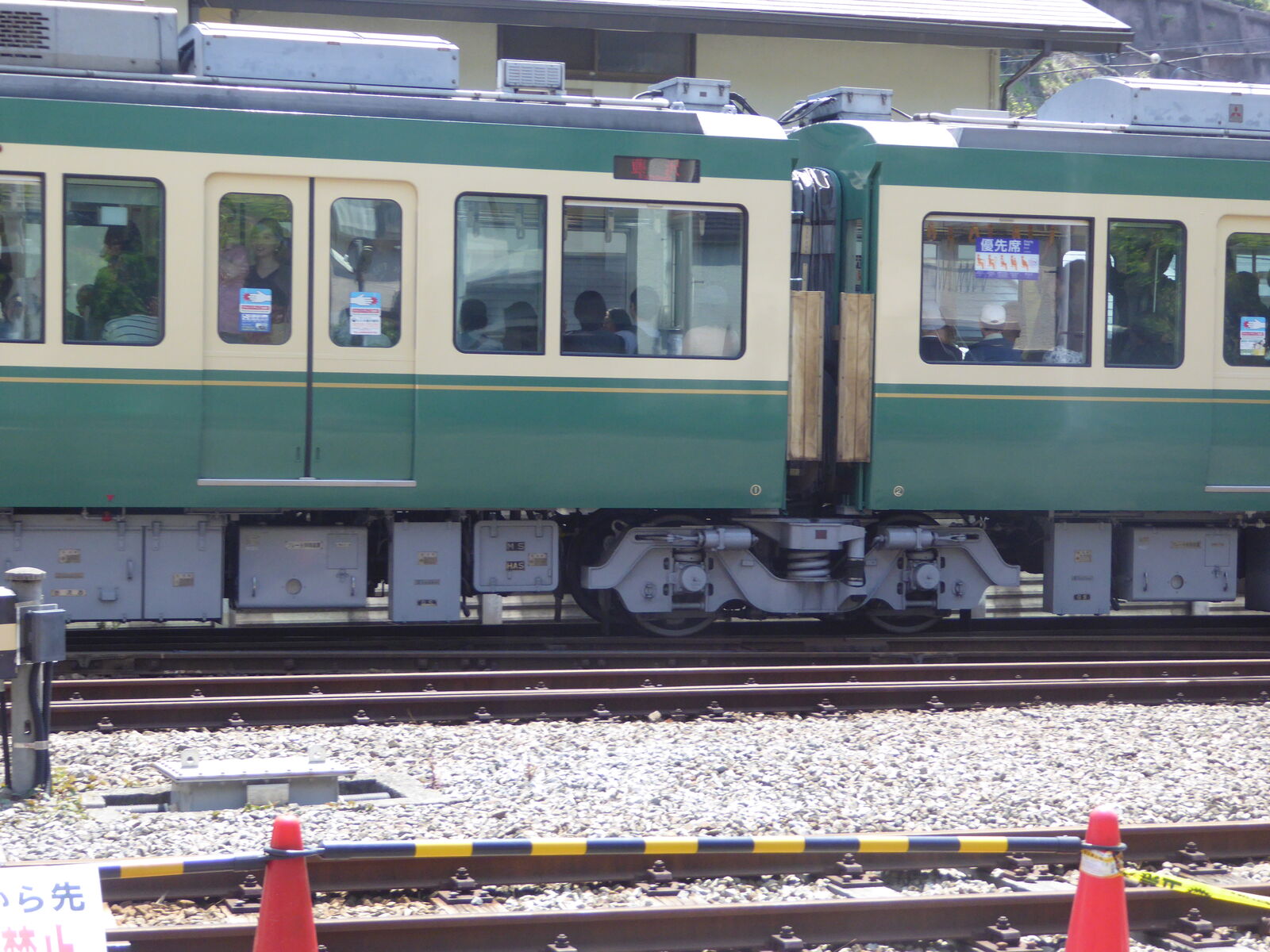

1101・1201の中間に位置するTS-820A台車。
こっちは1001のTS-820台車
Ａが付く・つかないの違いが私にはさっぱりわからない。ダンパーを後付けしている溶接痕を見るべきだったでしょうか。
1500形の中間台車・TS-830からは中間台車にディスクブレーキを装備しています。

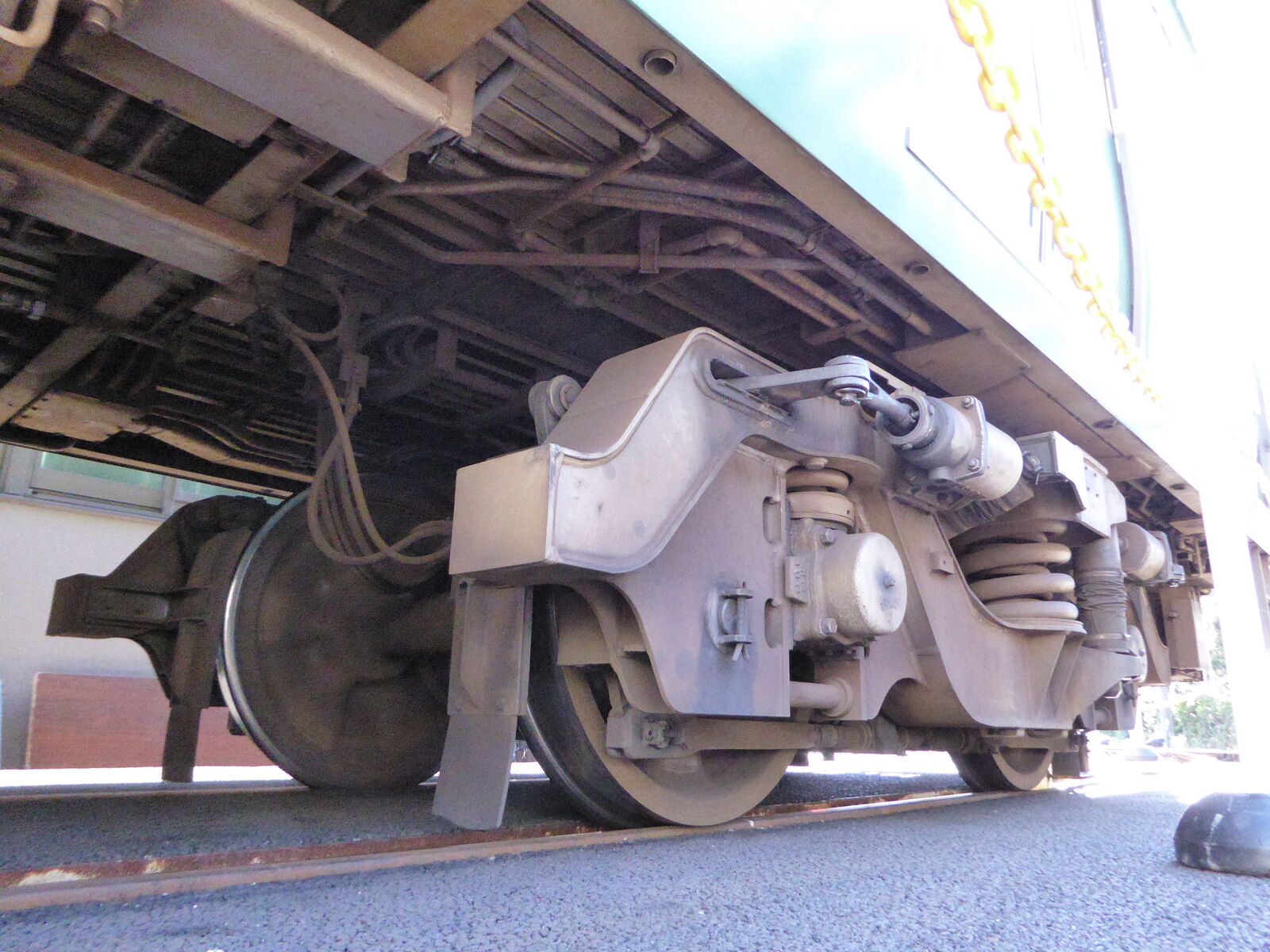

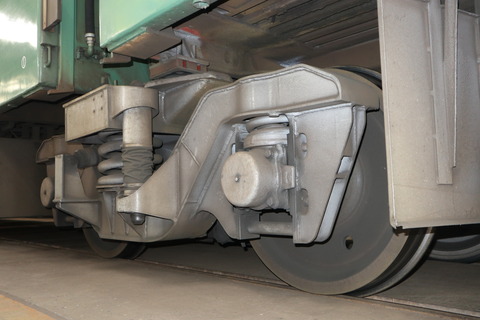

2000形の端台車・TS-829A
カルダン台車になって電動機を内側に入れるため、軸距を1600mmから1650mmに伸ばしています。
おそらくその関係でブレーキシリンダーのスペースがなくなって外側に張り出しているのでしょう。

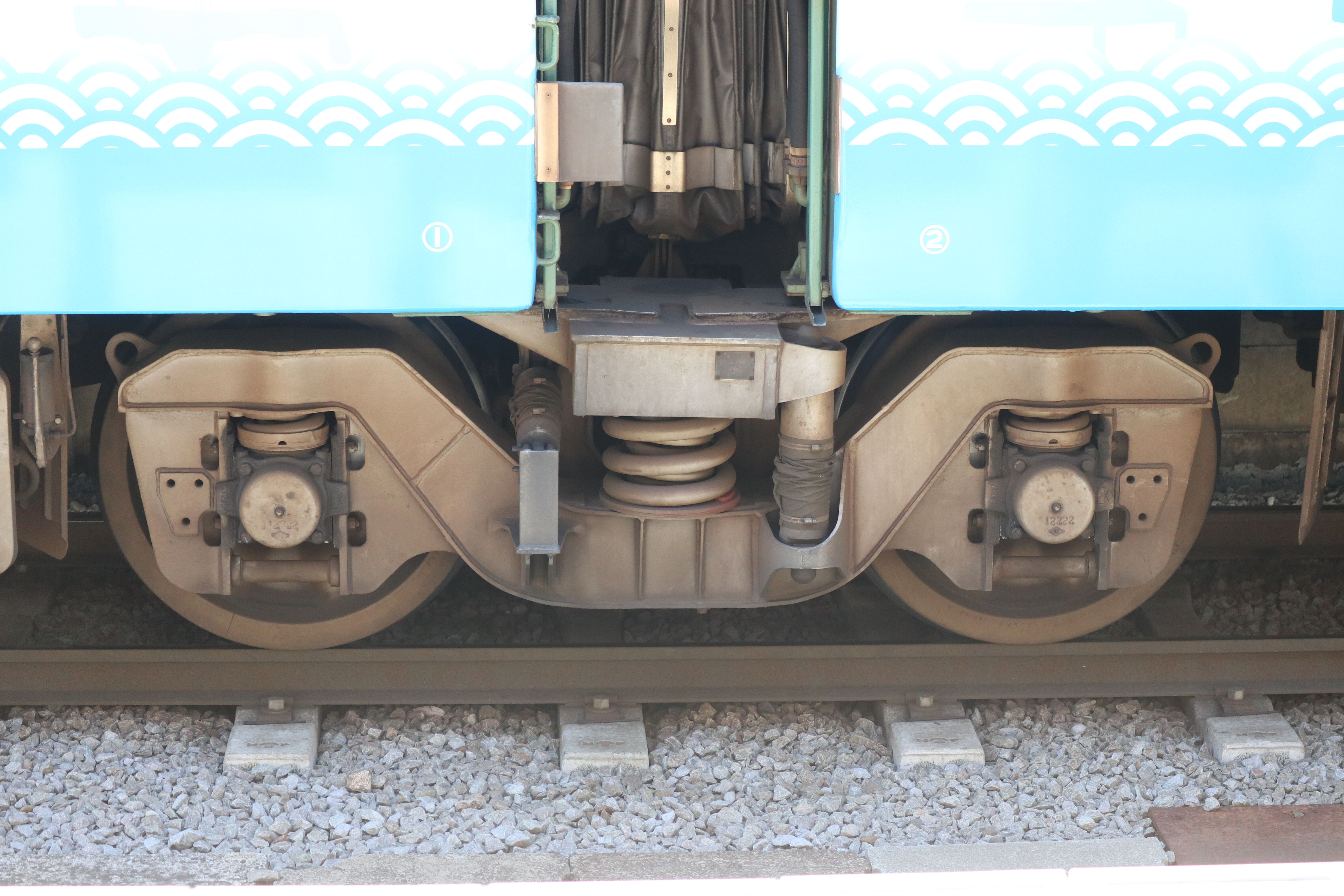

2000形の中間台車・TS-830A
ディスクブレーキを装備しています。
Aになって外見的な特徴は両端に見えるフランジ塗油機でしょうか。
そして1980年代にもう一つの台車グループが登場します。
それが旧型車の更新用台車。

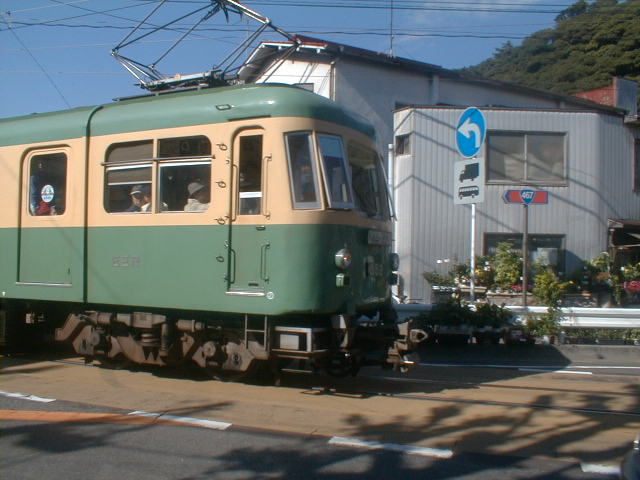

予備品の共通化と乗り心地向上のため、残すことになった旧型車両303〜305、501、502の5編成の台車を交換しています。

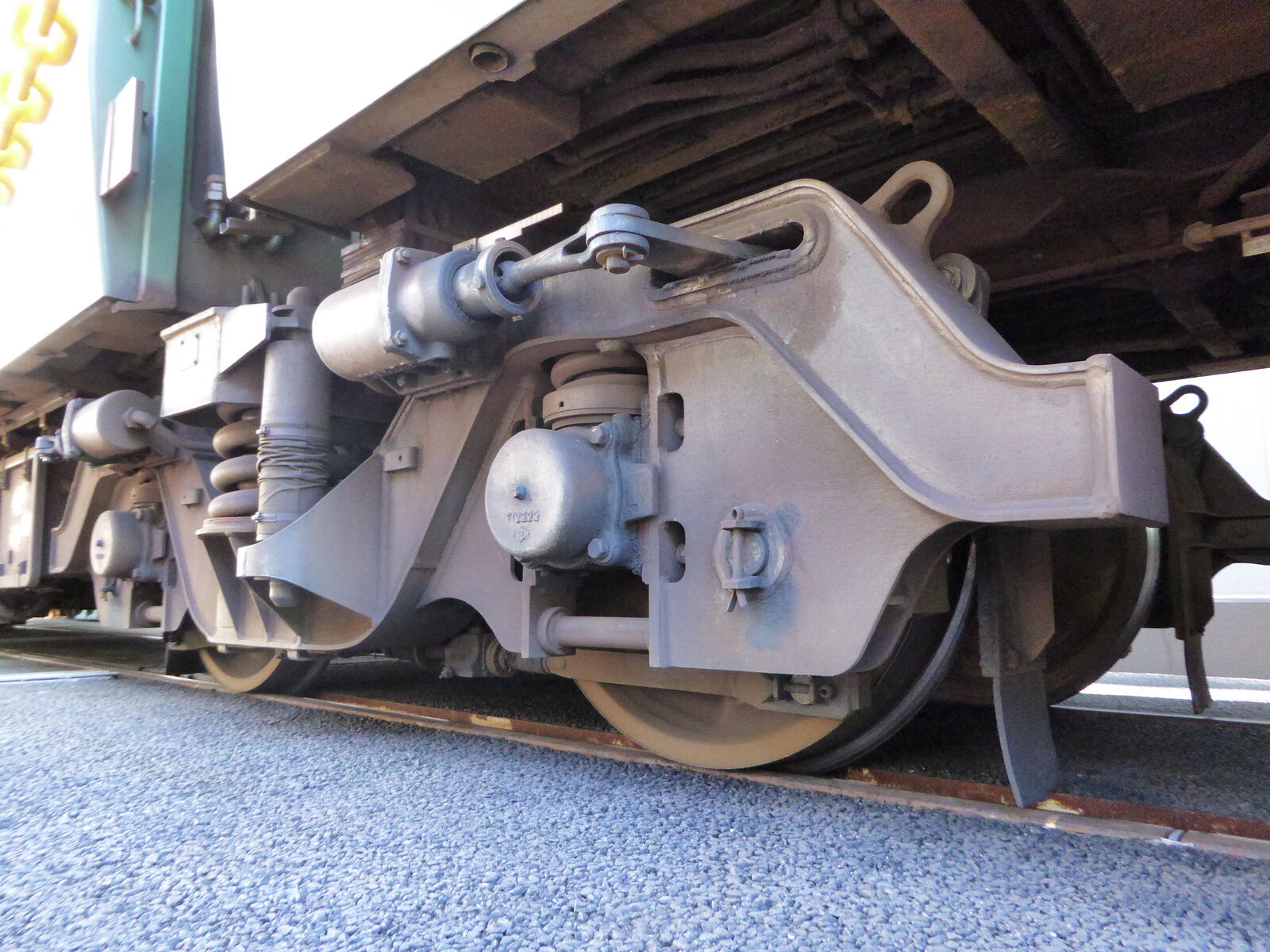

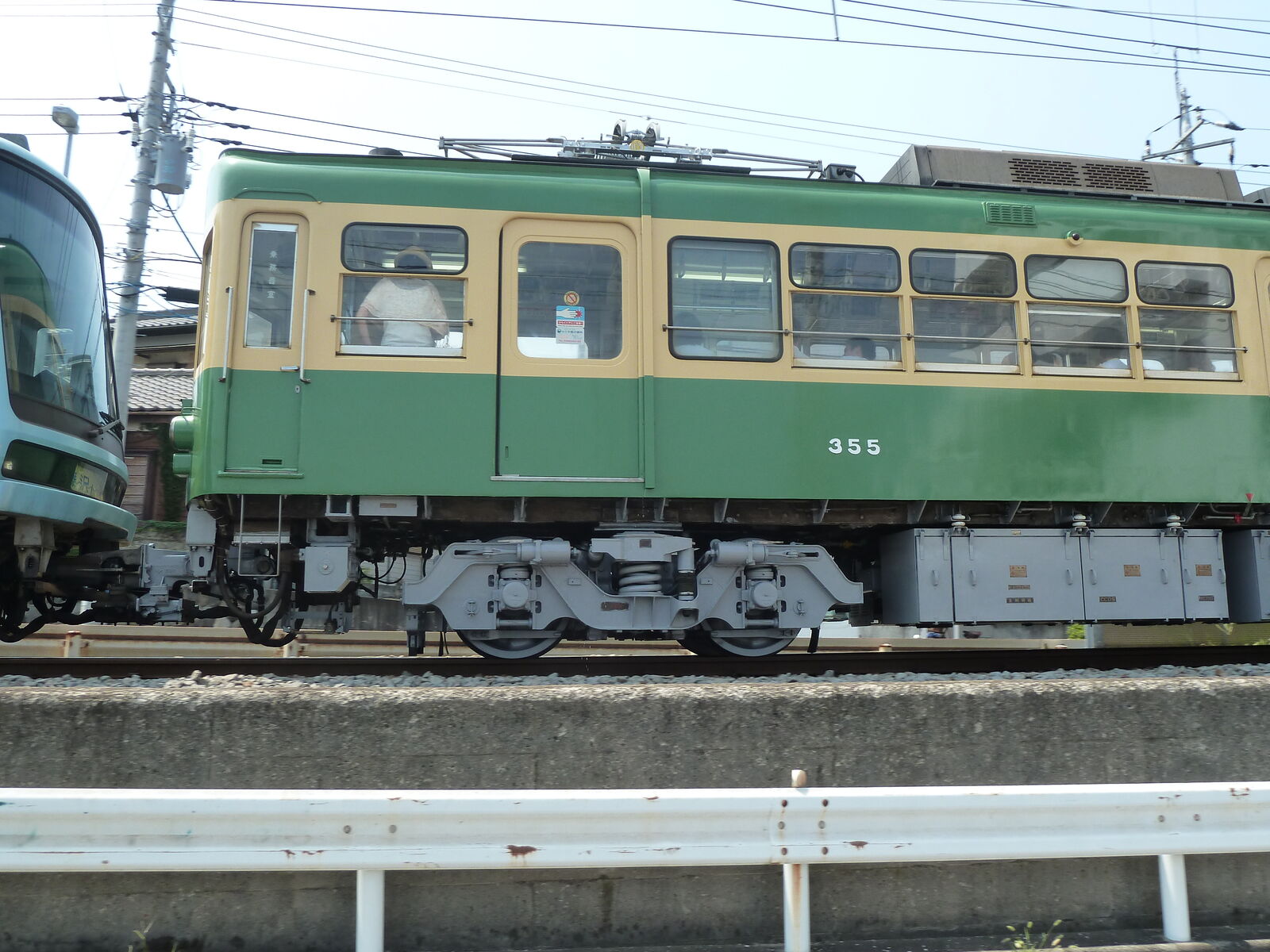

端台車・TS-837

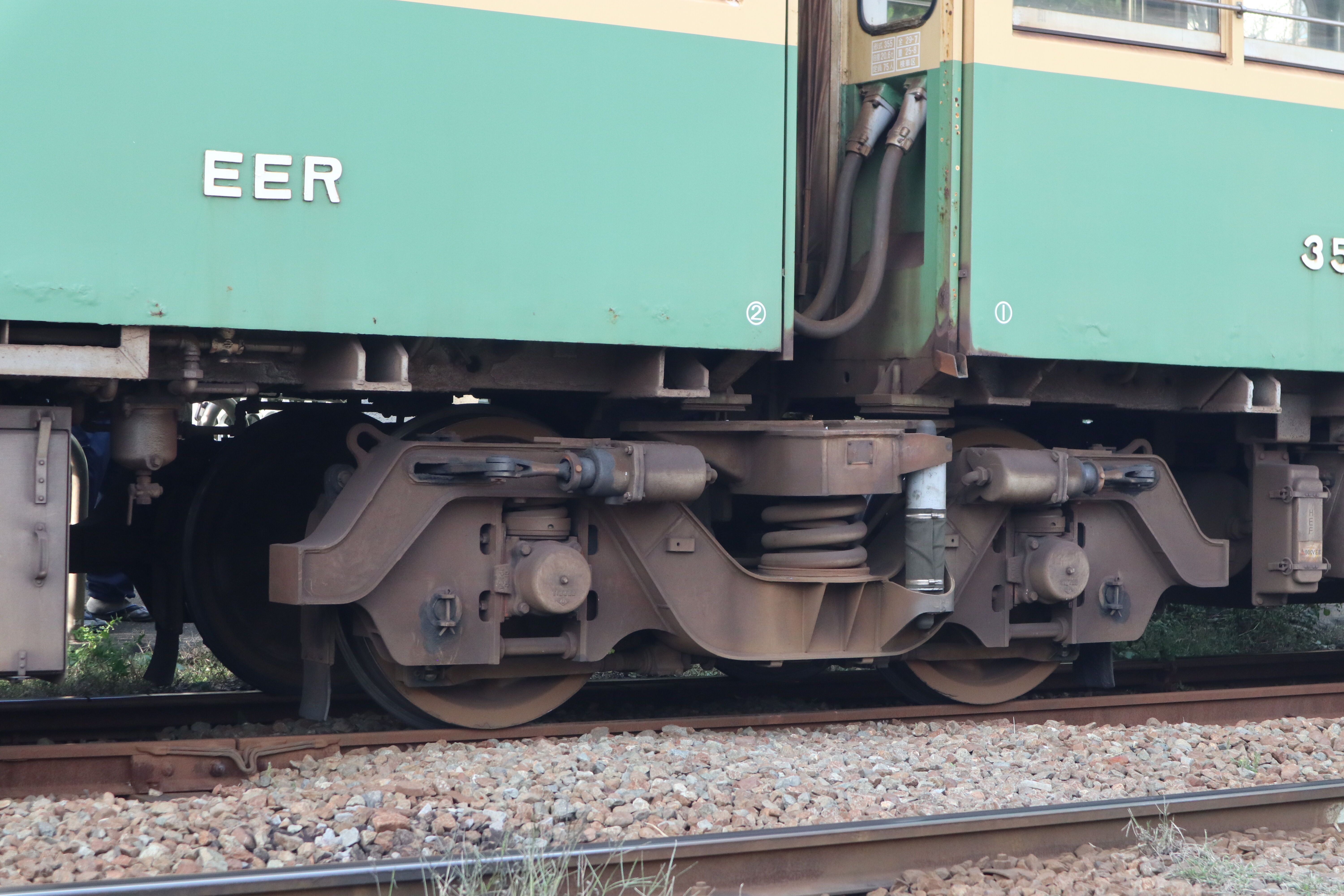

中間台車・TS-838
この中間台車には、ディスクブレーキではなく踏面ブレーキのシリンダーが付いています。
加えて、TS-830Aにあった枕梁の揺れ止めが付いていないのがお分かりいただけるでしょうか。
これがこうなっている理由までは私も分からないんですよね。
この台車は制御機器更新前から履いていたので、当時の制約が関係しているんじゃないかな、と想像していますがどうでしょう。
電気司令式直通ブレーキで動く、つまりシリンダーに入れる空気を電気司令で動かす1500と違って、旧型車は電磁SMEという空気管の気圧差を電磁スイッチに作用させて動かす仕組みを採用しているので、ディスクブレーキではなくこの形で採用したのでしょうか。教えて江ノ電くわしいひと。
TS-837/838は500形にも採用されました。
この台車が使われたのは10年ほどで、その後代替新造車に流用されました。
それがこのTS-837Aという台車。
旧500形から20形に流用された物です。

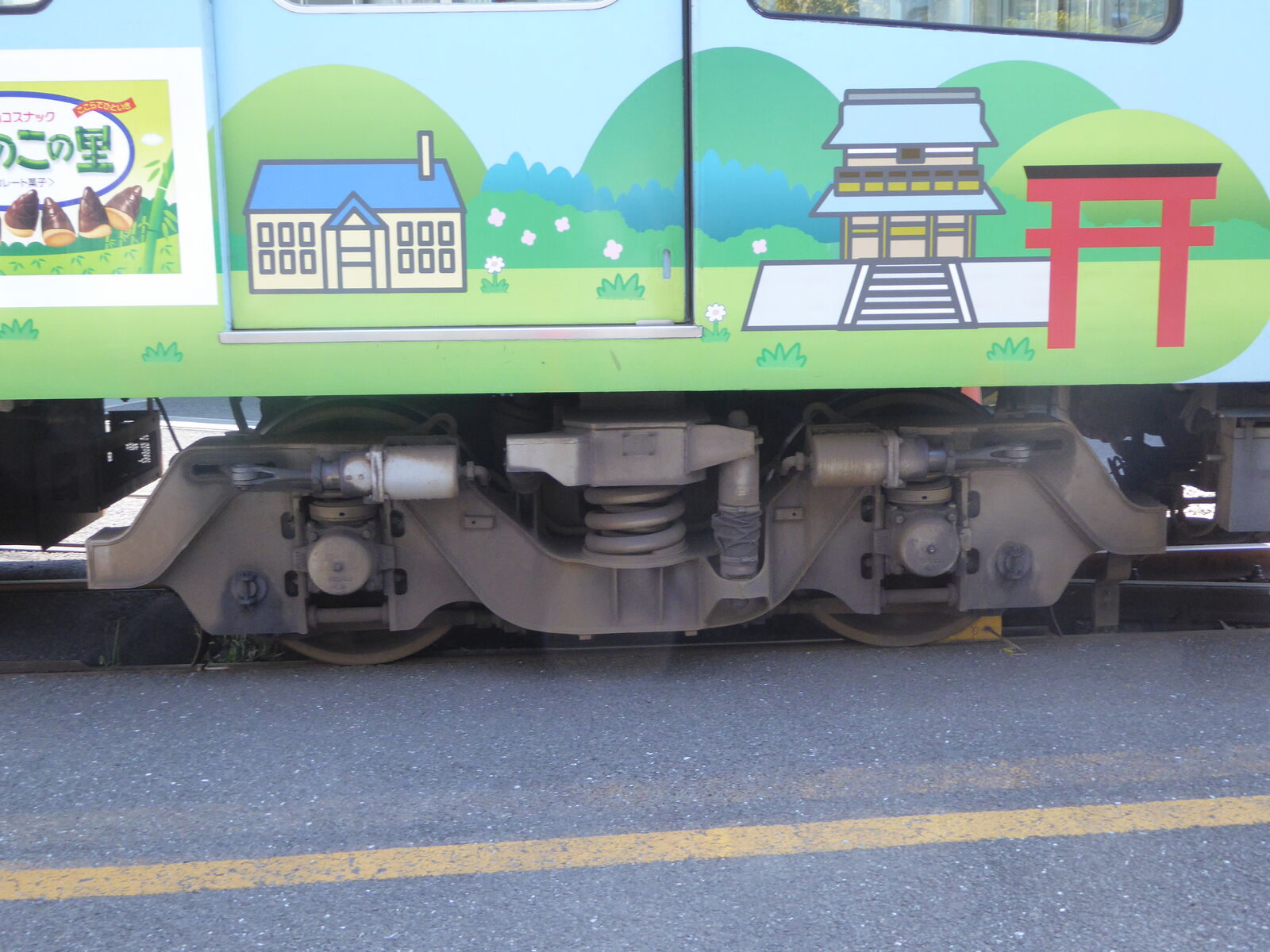

中間台車はTS-838A。
Ａがついて何が変わったのかは、ぶっちゃけ私もよくわかりません。
一応、東急車輛による改造を示す銘板がついています。
そして新500形には300形が履いていたTS-837/838が流用されています。
こちらは東洋電機の技報に改造内容が掲載されていて、抵抗制御からVVVFインバータ制御に改造するにあたり主電動機が直流から交流に代わっていて小型化されたのと、あと台車にま絶縁強化などの改造がされているそう。

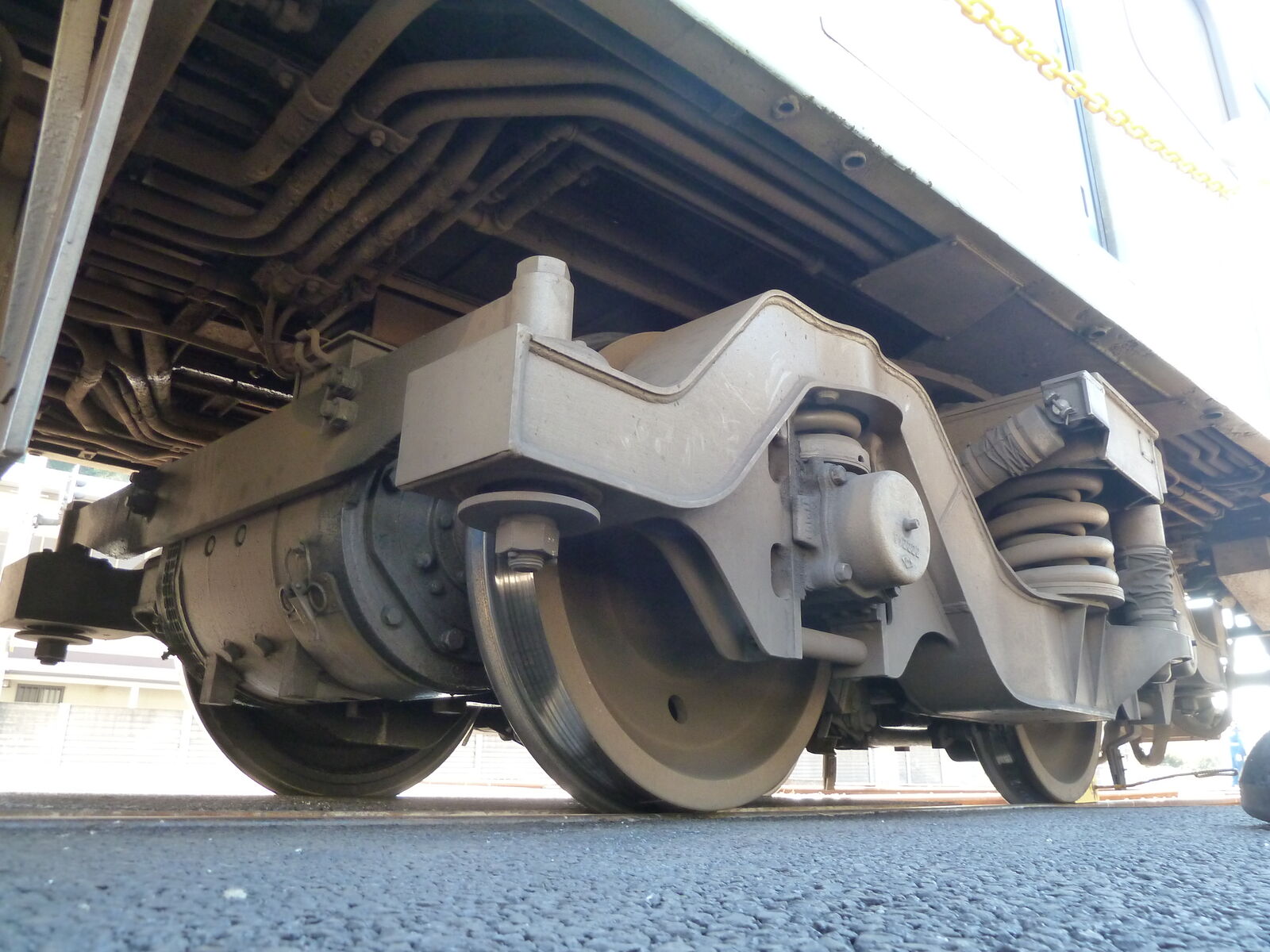

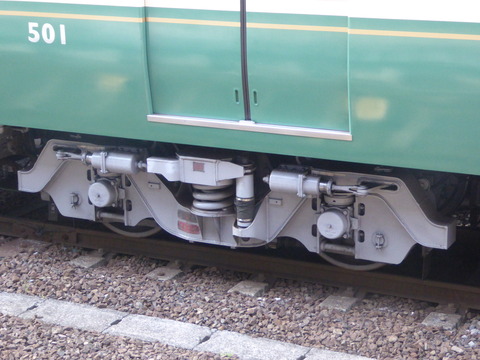

型番はTS-837B、
アルファベットがインクリメントしました。

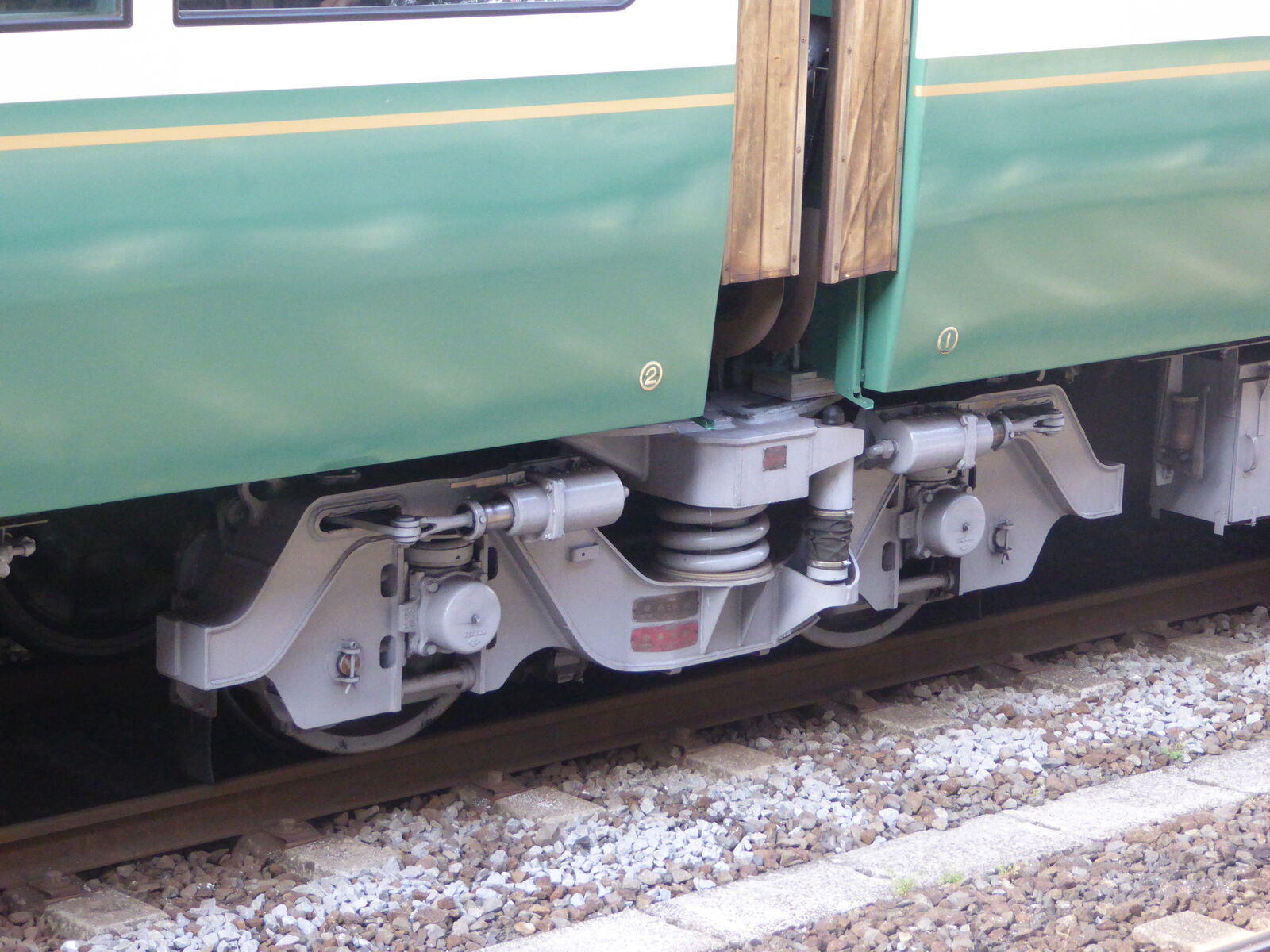

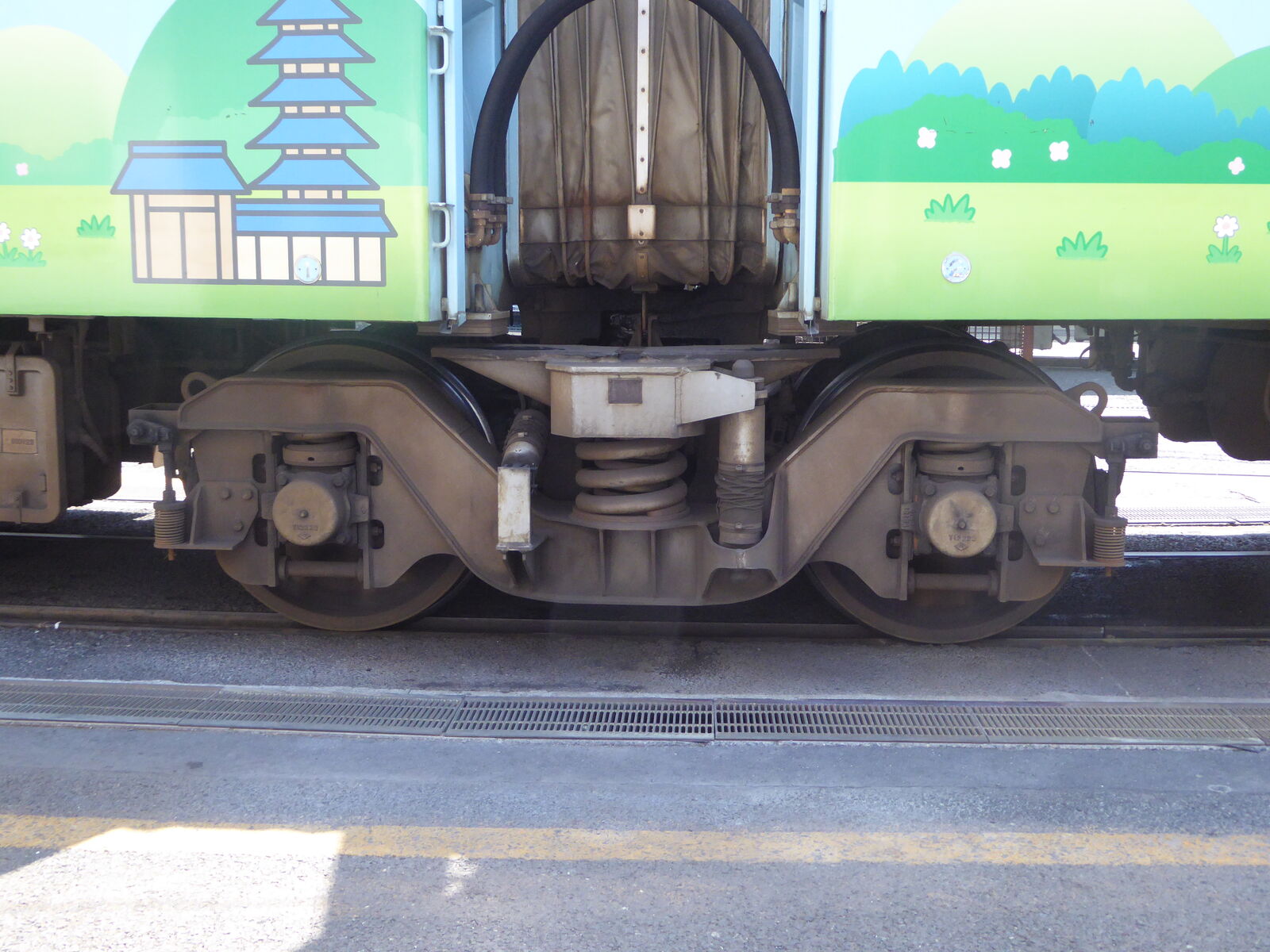

こちらはTS-838Bです。

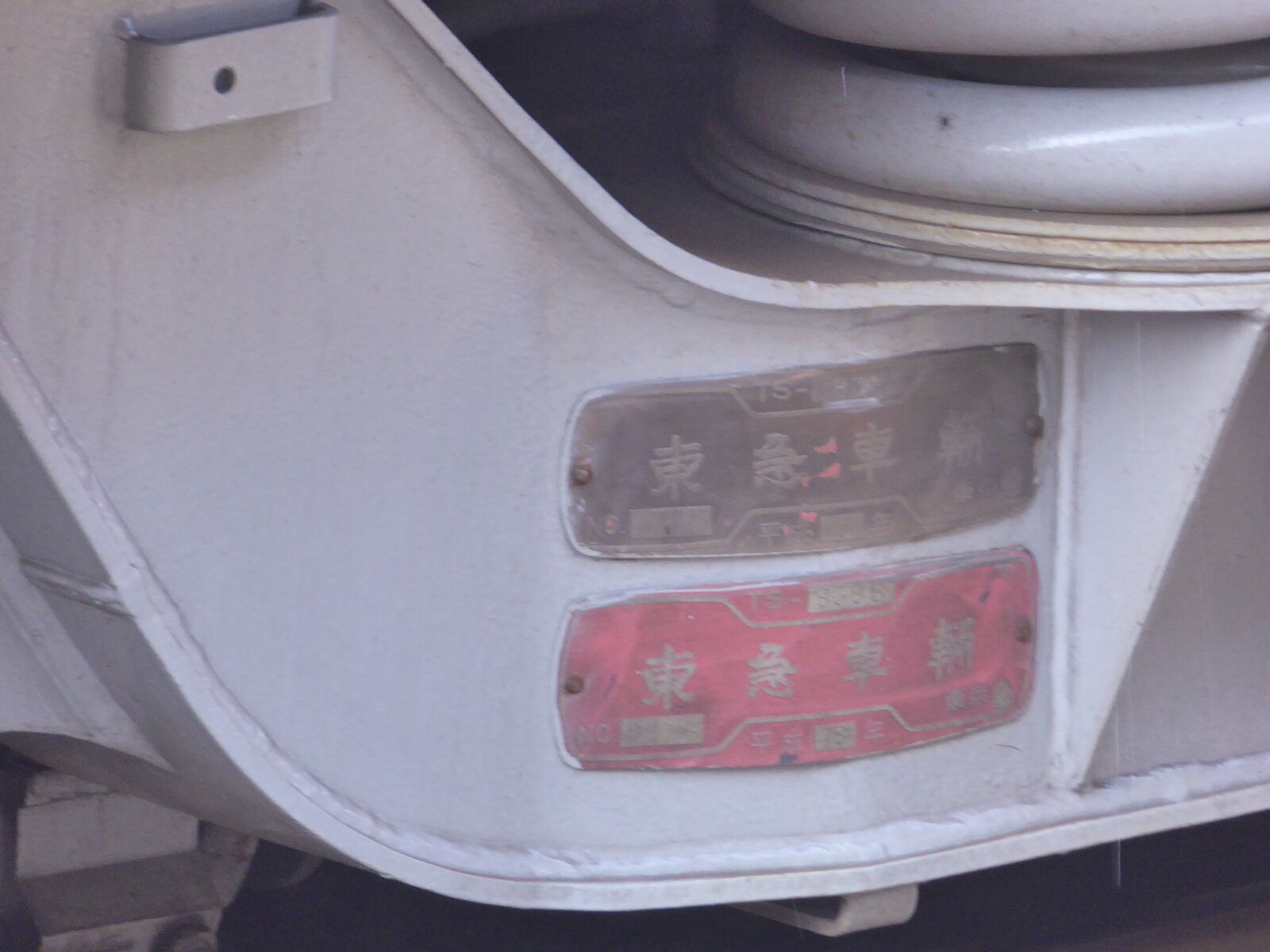

改造銘板が見えると思います。
上が製造時、下が改造時のものです。プレート上部に型番が書いてありますね。
さて、では700形はどんな番号で来たのか。
鉄道新聞が諸元表を公開していたので読んでみます。
台車の形式はTS-837C/TS-838C という、アルファベットが一つ大きくなっただけのものが新造されたことがわかります。驚き！
Bじゃない理由はちょっとわからないですが、
諸元表から事実としてわかるのは駆動装置のケースが設計変更されているそうで、
これで枝番がついているんでしょうか。
500は300のものを流用していたのでそこが新設計なのかな。
TD式カルダン駆動というのは、主電動機と歯車装置の間にたわみ継手を使う方式です。
江ノ電では500形から採用された方式で、箱根登山のサンモリッツまではこの仕組みを使ってます。
いっぽう江ノ電では20形まで、また箱根登山でもアレグラ号だとWN継手を使ってます。この辺は何が選定に効くんでしょうかとちょっと気になりました。
改めてこのTS-837/838台車の型番を整理すると以下のようになります。
無印：旧型車機器更新用に新造した台車
A：20形用に改造した台車・直流電動機
B：500形用に改造した台車・交流電動機
C：700形用に新造・交流電動機
わりと走行機器に関しては500からほとんど変わらないと思ってよさそうに思いました。
個人的には、TS-830Bみたいな台車が出てくると思っていたので、そこはびっくりですね。

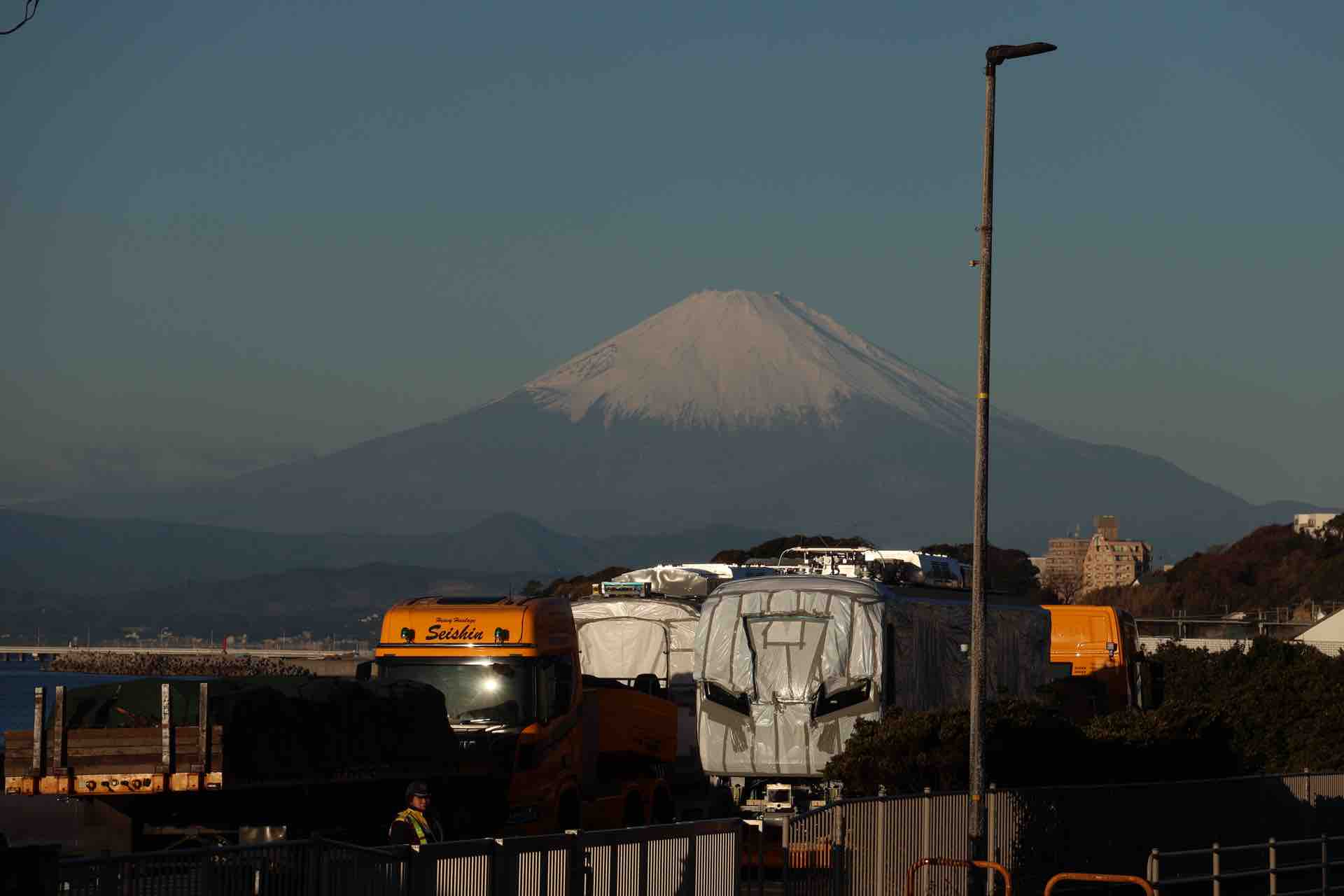

先日、代行バスを出すレベルの大工事があると聞いて、これは何か見えるかもと物見遊山に出かけたんですけど、ガチガチに警備されてて勇気がなく遠目にチラリと…。

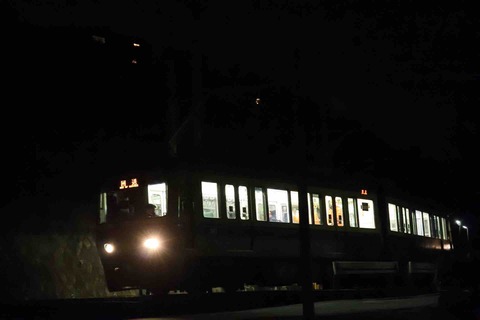

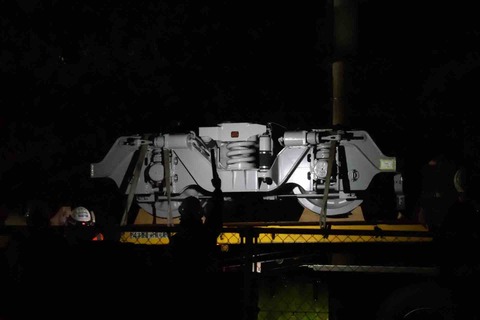

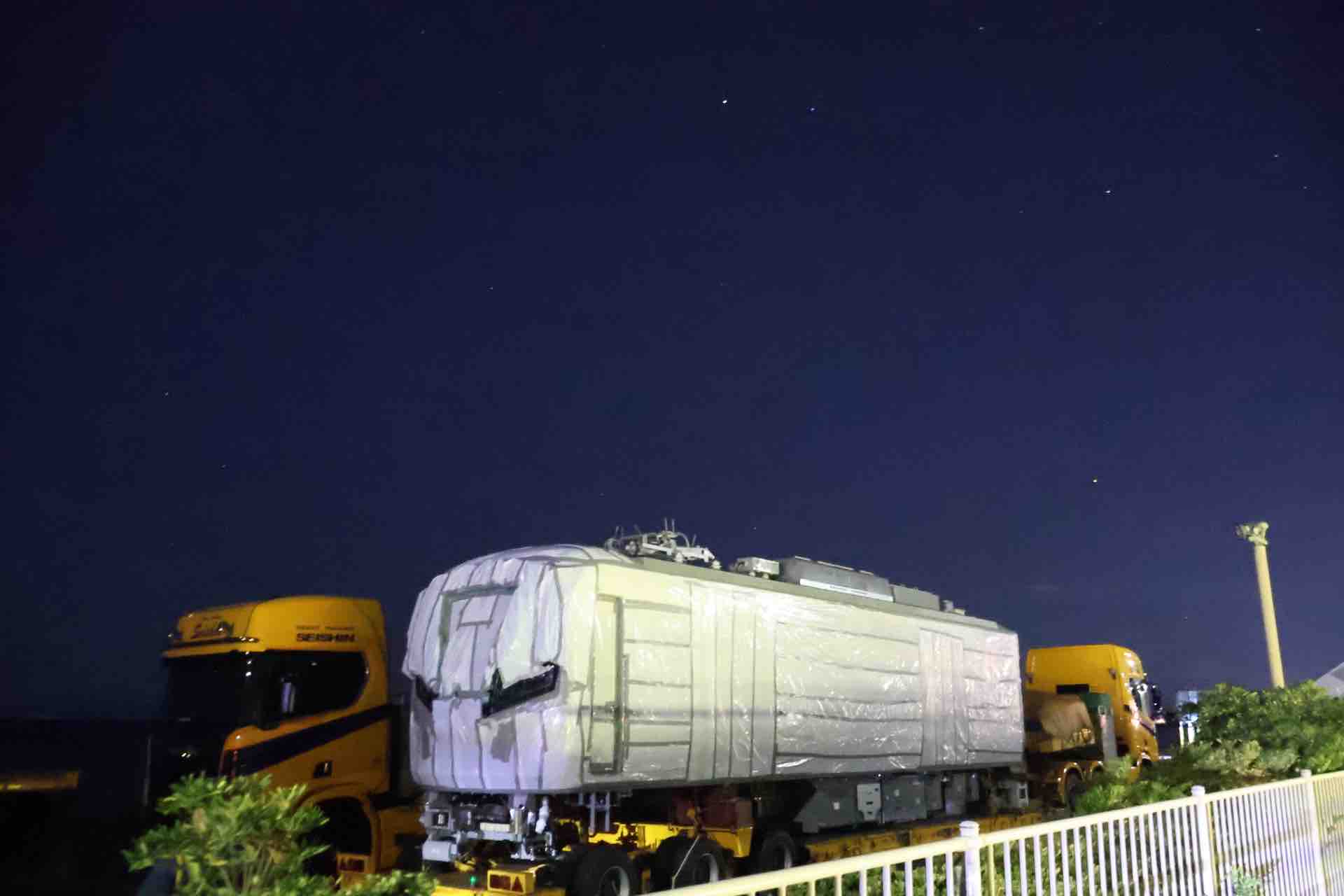

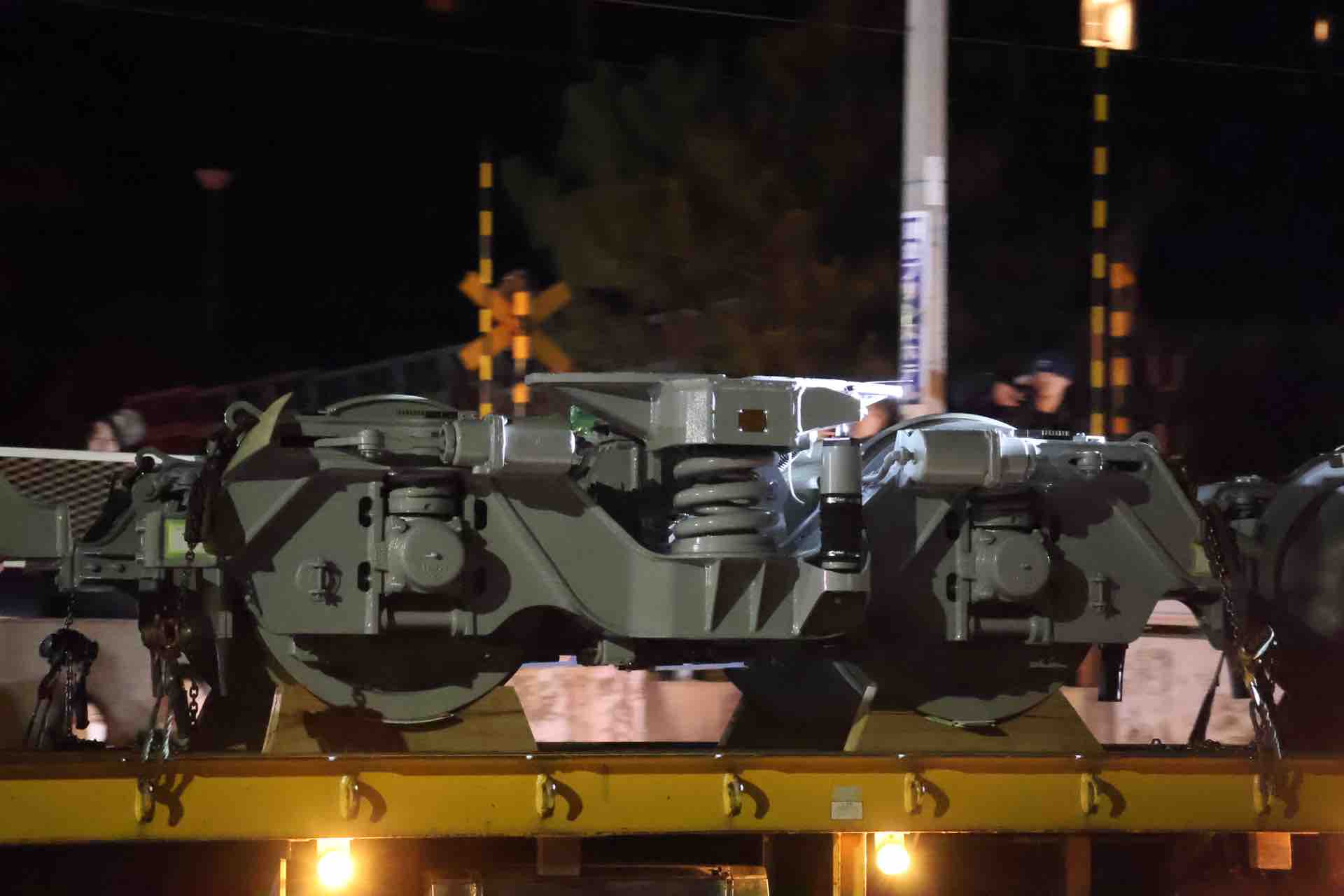

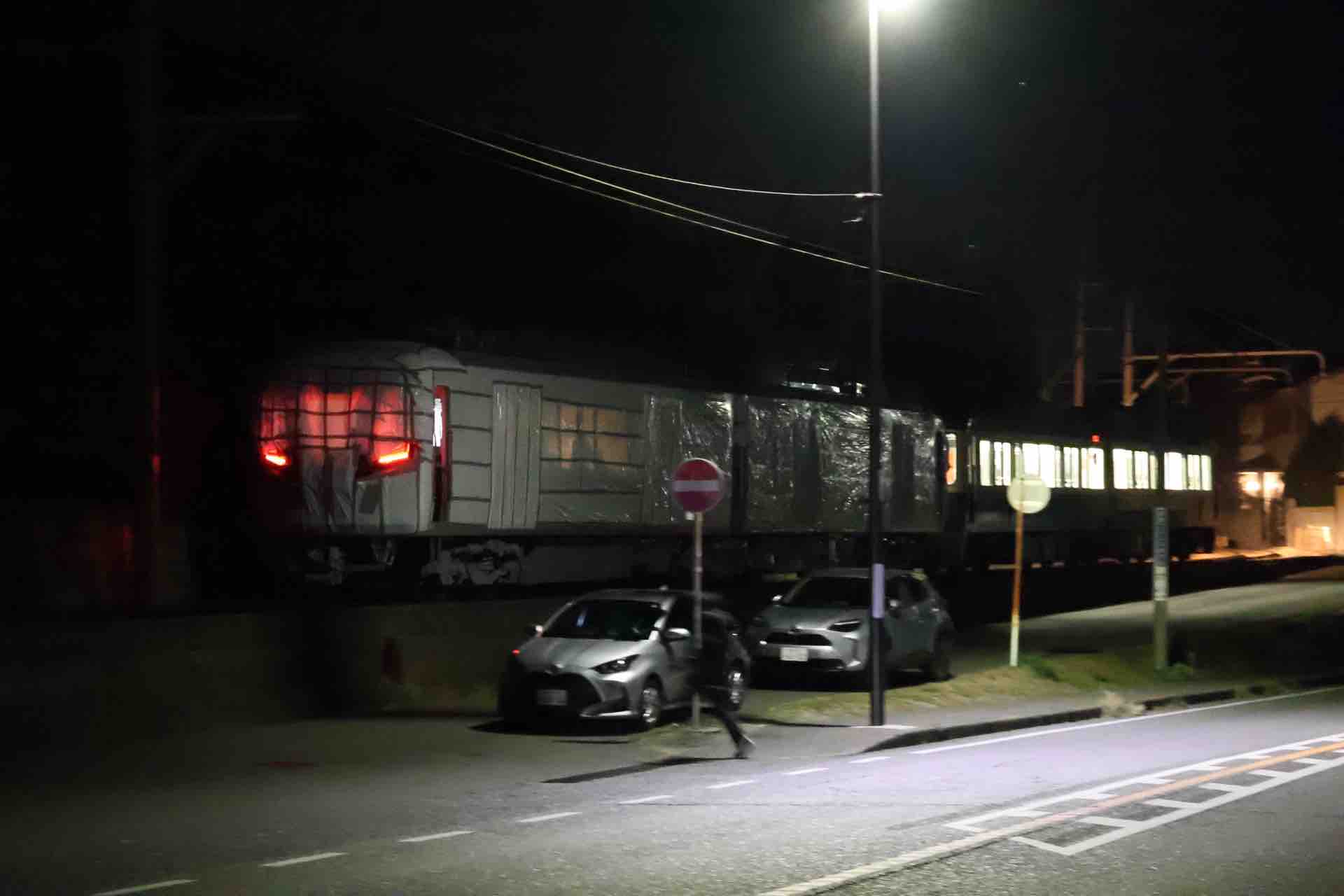

夜に再訪したら、台車が運ばれていくところを見ることができまして。
細かいことは見ればわかると思うんですが、
総車になってからか、銘板つかなくなったんですね。あれ？逆向きじゃない？と思ったらこれで合ってるらしくて。
報道公開で山側の写真みましたがそっちにもプレートがない。
闇夜に照らし出される台車を見てエエッ500と同じ？？と驚いていました。
色々と慎重に作業が進む中でオリオン座はどっちだ……と眺めていたんですけども、寒きて寒くて手を出したらカチカチになるような夜でした。
まぁ細かい一部始終は他の鉄道ファンの方がいい機材で撮られているのでその辺は割愛しましょう。

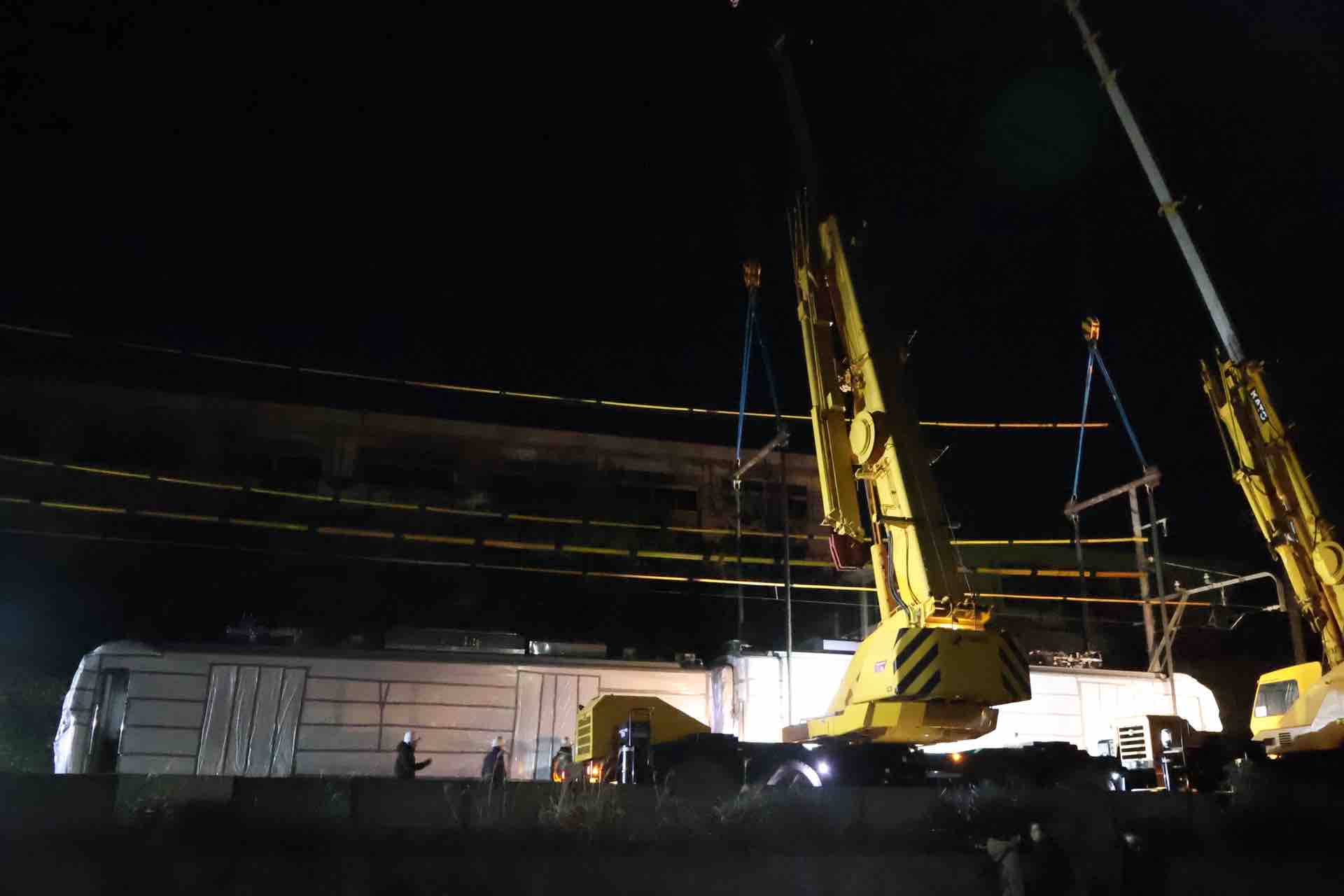

スペースの制約から、車体をトレーラーから吊り上げて浮かした後、トレーラーを抜き取ってその下に台車を差し込むという、まさに「テーブルクロス引き」みたいな工法で車体を載せていきます。指導者みたいな人が2台のクレーンに指示を出して持ち上げ、連接車なので相方の芯皿を合わせながら降ろすというハードな作業です。しかし始発までに無事終わり、撤収とかもすごく段取りがきっちりしていると感じました。たとえばクレーン車が2台のうち1台が先に撤収して、残りの1台がそこで空いたスペースに不用品を集めて、待機させたトラックに積んでおく、それ以外の車体用トレーラーとかは留め置かずに返してしまう、などなど、一発モノの作業に綿密な工程計画を考えて臨んでそれをやりきるっていう仕事の仕方に感動しました。私もそれくらいの計画実行力を身につけたいですね。作業員の皆様お疲れ様でした。
蜘蛛の子散らす勢いで自動車と自転車が流れて行きます。私は徒歩勢で、いやもしかしたら若い頃なら走って追いつこうと考えたかもしれません。
しかしもう、むり。江ノ島のマックでコーヒーを啜り、腰越の吉野家で味噌汁を啜って「いのち」を実感していました。ああああーーーさむい。
冬は冬で極寒、夏は夏で虫だらけだろうし、
雨とか降ったらもっと大変なのでしょう。
1000を置き換えるってことはあと3回あるんですよね。
台車の他には、コンプレッサー・SIV・制動装置が変更されているとのこと。
このあたりも挙動にどう影響するのか気になってます。走行音にまでは影響しないでしょうけども。
※上がってる動画を見ると、どうやらコンプは少し音が小さくなってる様子？
あと、制動装置変更のためかブレーキ緩解音が変わってます。JRのE235のような雰囲気がありますね。
また部品を変更したということで、たとえばこの辺の部品って、20形だと旧500から流用した部品も含めそろそろ25年がたつものが多いので、
安全対策改造とともに機器更新を受けて音が変わる、とかそういった可能性も出てくるんじゃないか、とか私は気にしています。16編成入って予備車も増えそうですし。
まぁ2026年度ってことは4月以降運行開始ということでしょうから、4月中には運行開始して、ゴールデンウィークのど繁忙期の輸送力を増強するか、もしくは安全対策工事をやっててその欠員を700で埋める、という算段なのかな勝手に推測しています。
走ってしまえばいくらでも眺められるので、妄言はこの程度にしておきましょう。
床がキラキラしているようですが、江モ電とかでご存知とは思いますがオンシーズンは飲み物こぼすやつとかいてあっという間に床が汚れますので、観光客に車内を汚される前に撮らないと…という気持ちに溢れております。
あと、たぶん車体塗装も極楽寺みたいな環境制約のない場所で作られてるんできっと塗り方が違うんだろうなと思っていて、そこもできればピカピカなうちに記録したい。
マニア向けのお披露目会もやってくれーーーー！！！！！ 予算は10万円！！！！！
